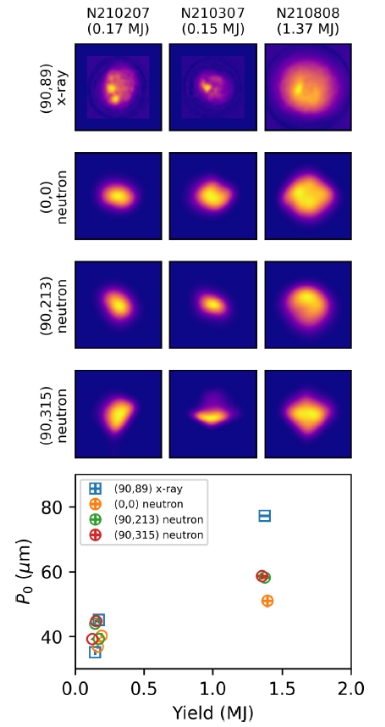

Zobrazení horké zóny pomocí vyzařovaného rentgenovského záření a neutronů. V závorce jsou uvedeny dva úhly definující polohu příslušných detektorů. Úplně napravo je rekordní srpnový výstřel, od něj nalevo jsou dva dřívější. Rozměr obrázku je vždy 100 na 100 mikrometrů. Je vidět, že horká zóna u rekordního výstřelu byla větší a symetričtější, než tomu bylo při těch předchozích. Dole je graf zobrazující průměr zóny a uvolněnou energii pro rekordní výstřel (napravo) a dva dřívější (nalevo) (Physical Review E 106, 025202 (2022).
