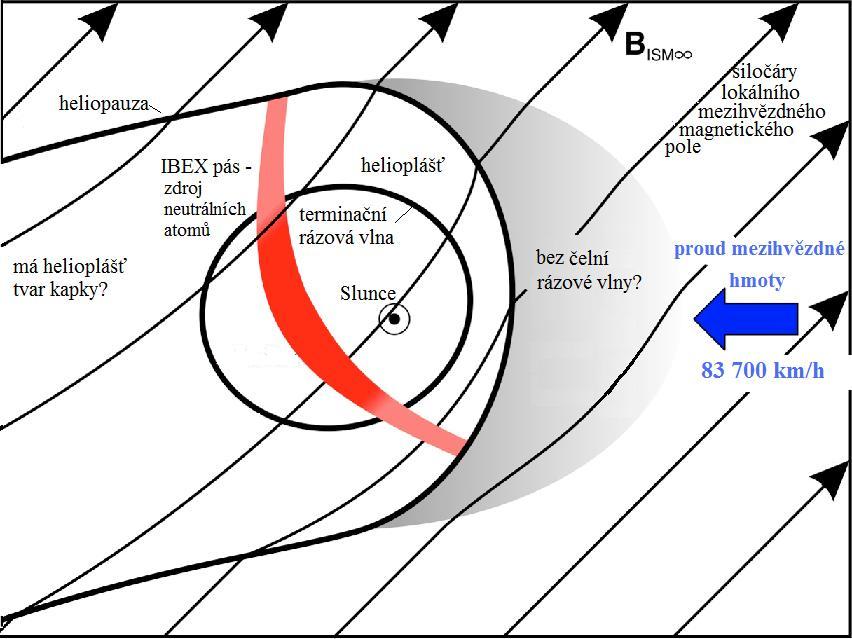

Vnitřní heliosféra obklopená vnějším heliopláštěm a obtékaná siločárami okolního mezihvězdného pole. Směr jeho vektoru znázorňují šipky. Relativní rychlost Sluneční soustavy vůči mezihvězdné hmotě je téměř 84 tisíc kilometrů za hodinu. Je to závratná rychlost, přesto o 11 250 km/h menší, než se předpokládalo. Podle nových výsledků se v čele heliopauzy netvoří turbulentní rázová vlna. Je možné, že silnější mezihvězdné pole formuje i helioplášť do více kulovitého tvaru, než znázorňuje obrázek. Červený IBEX – pás označuje oblast nejvíce svíranou vnějším magnetickým polem, která je zdrojem vysoce energetických neutrálních atomů registrovaných sondou IBEX více zde http://www.osel.cz/index.php?clanek=4678. Upraveno podle zdroje SWR
